ما هو عداد الطاقة

عداد الطاقة يسمى أيضا عدادات الكهرباء. إنها أداة لقياس الطاقة الكهربائية النشطة من خلال دمج الطاقة النشطة مع الوقت. يعود تاريخ ظهور عداد الطاقة الكهربائية وتطوره إلى أكثر من 100 عام. العدادات الكهربائية المختلفة لها مبادئ قياس مختلفة. فيما يلي مقدمة تستند إلى تاريخ تطوير عدادات الكهرباء.

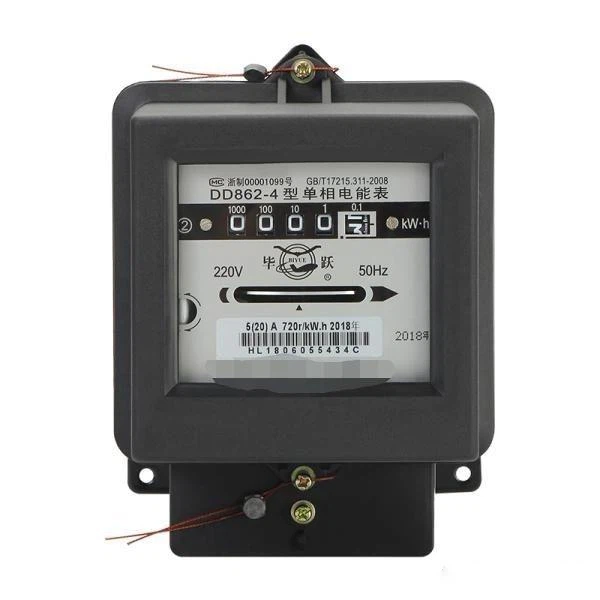

المرحلة الأولى: عداد الطاقة الميكانيكي الاستقرائي

تتضمن آلية القياس الداخلية للمقياس الميكانيكي الاستقرائي للواط ساعة وحدة محرك كهرومغناطيسي (عنصر جهد ، عنصر تيار) ، عنصر دوار ، عنصر كبح ، محمل وعداد ، إلخ.

يستخدم مقياس الطاقة الميكانيكية الحثية مبدأ الحث الكهرومغناطيسي لتدوير القرص الدوار لمقياس الطاقة ، ثم يقود عد العداد الميكانيكي ، وذلك لتحقيق الغرض من قياس الطاقة. عندما يتم توصيل عداد وات ساعة بالدائرة قيد الاختبار ، يتدفق التيار المتناوب عبر الملف الحالي وملف الجهد ، ويولد هذان التياران المتناوبان تدفقًا مغناطيسيًا متناوبًا في قلبهما الحديدي على التوالي ، ويمر التدفق المغناطيسي المتناوب عبر الألومنيوم يحث القرص تيارًا دائريًا في قرص الألمنيوم ، ويتلقى تيار الدوامة القوة في المجال المغناطيسي ، بحيث يحصل قرص الألمنيوم على عزم دوران ويدور (هذا العزم يتناسب مع الطاقة التي يستهلكها الحمل). عندما يدور قرص الألمنيوم ، يتم تشغيله. يشير العداد إلى الطاقة الكهربائية المستهلكة.

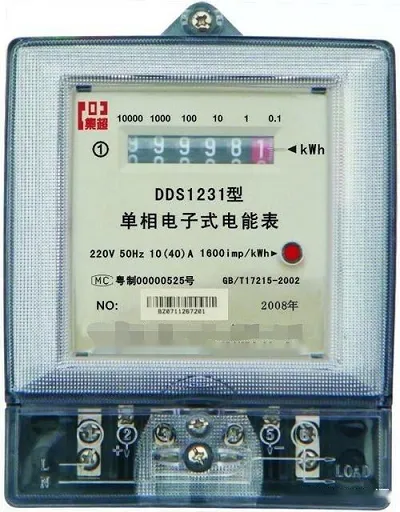

المرحلة الثانية: عداد الطاقة الالكتروني

يتكون الهيكل الداخلي لمقياس الطاقة الإلكترونية من مكونات إلكترونية ودوائر متكاملة ، بما في ذلك جهاز أخذ العينات الحالي ، وأخذ عينات الجهد ، والمضاعف ، والمحول ، ومقسم التردد ، وعرض العد ، وساعة التقويم ، والمعالج الدقيق للمكون الأساسي ومصدر الطاقة ، إلخ.

يمر الجهد اللحظي المقاس والتيار اللحظي عبر جهاز أخذ عينات الجهد والتيار على التوالي ، ويتم تحويلهما إلى إشارات كهربائية ضعيفة تتناسب معهما ، ويتم إرسالها إلى المضاعف. يكمل المضاعف مضاعفة القيمة اللحظية لإشارة الجهد والإشارة الحالية ، ويخرج إشارة جهد التيار المستمر المتناسبة مع الطاقة ، ثم استخدم محول P / f لتحويل إشارة جهد التيار المستمر إلى تردد النبض المقابل ( بما يتناسب مع متوسط ​​القدرة) ، اقسم التردد على مقسم التردد ، وقم بتمريره عبر العداد لفترة من الوقت ، يتم عرض عدد الطاقة الكهربائية المقابلة.

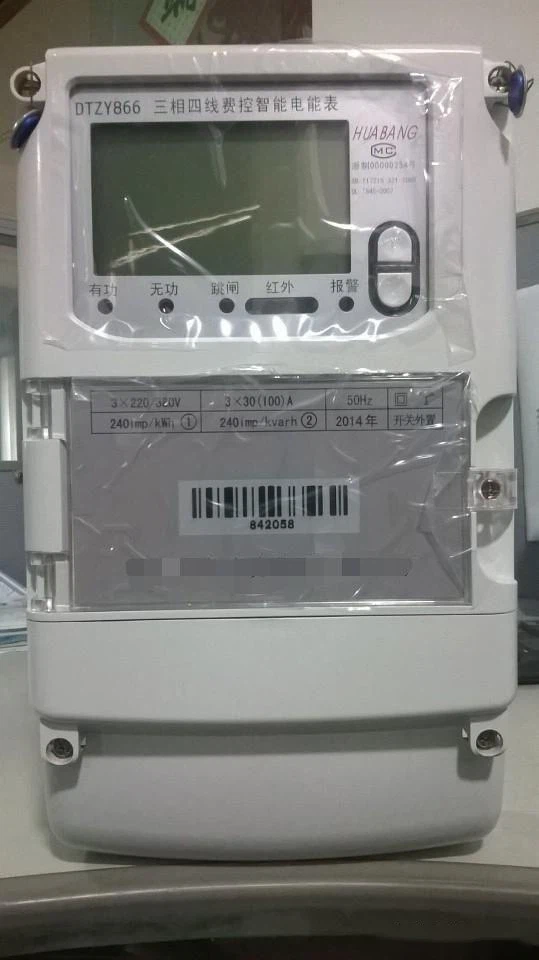

المرحلة الثالثة: عداد الطاقة الذكي

مبدأ القياس لمقياس الطاقة الذكي هو في الأساس نفس مبدأ مقياس الطاقة الإلكترونية التقليدي ، ولكن الوظيفة أكثر قوة: أحدهما هو نطاق الجهد الواسع ووظيفة قياس التيار ، والآخر هو مشاركة الوقت ووظيفة القياس الجزئي ، والثالث هو وظيفة القياس ثنائية الاتجاه للطاقة الكهربائية ، والرابع هو لديه وظائف تسجيل الحمل ، وإنذار الأحداث ، وما إلى ذلك ، والخامس هو المراقبة والتشخيص والإنذار ووظائف المعالجة الذكية للطاقة غير الطبيعية عبر الإنترنت الاستهلاك ، والسادس هو وظيفة التحكم في التكلفة عن بعد أو المحلي.

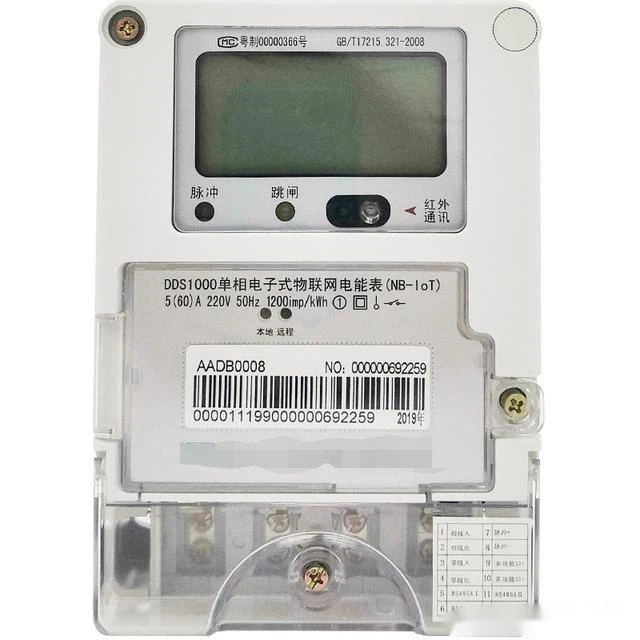

المرحلة الرابعة: مقياس طاقة إنترنت الأشياء الذكي (النجم الجديد في المستقبل)

يتبنى مقياس الطاقة IoT الذكي مفهوم التصميم متعدد النواة والوحدة النمطية لتحقيق الاستقلال النسبي لوظيفة القياس ووظيفة الإدارة ، ويلبي الوصول إلى وحدات توسيع الوظيفة المستقبلية من خلال واجهات قياسية تغطي وحدة القياس ، ومجموعة الإدارة ، وأضاف وظائف جديدة مثل القياس التوافقي واتصال البلوتوث وقياس درجة حرارة المحطة الطرفية.
