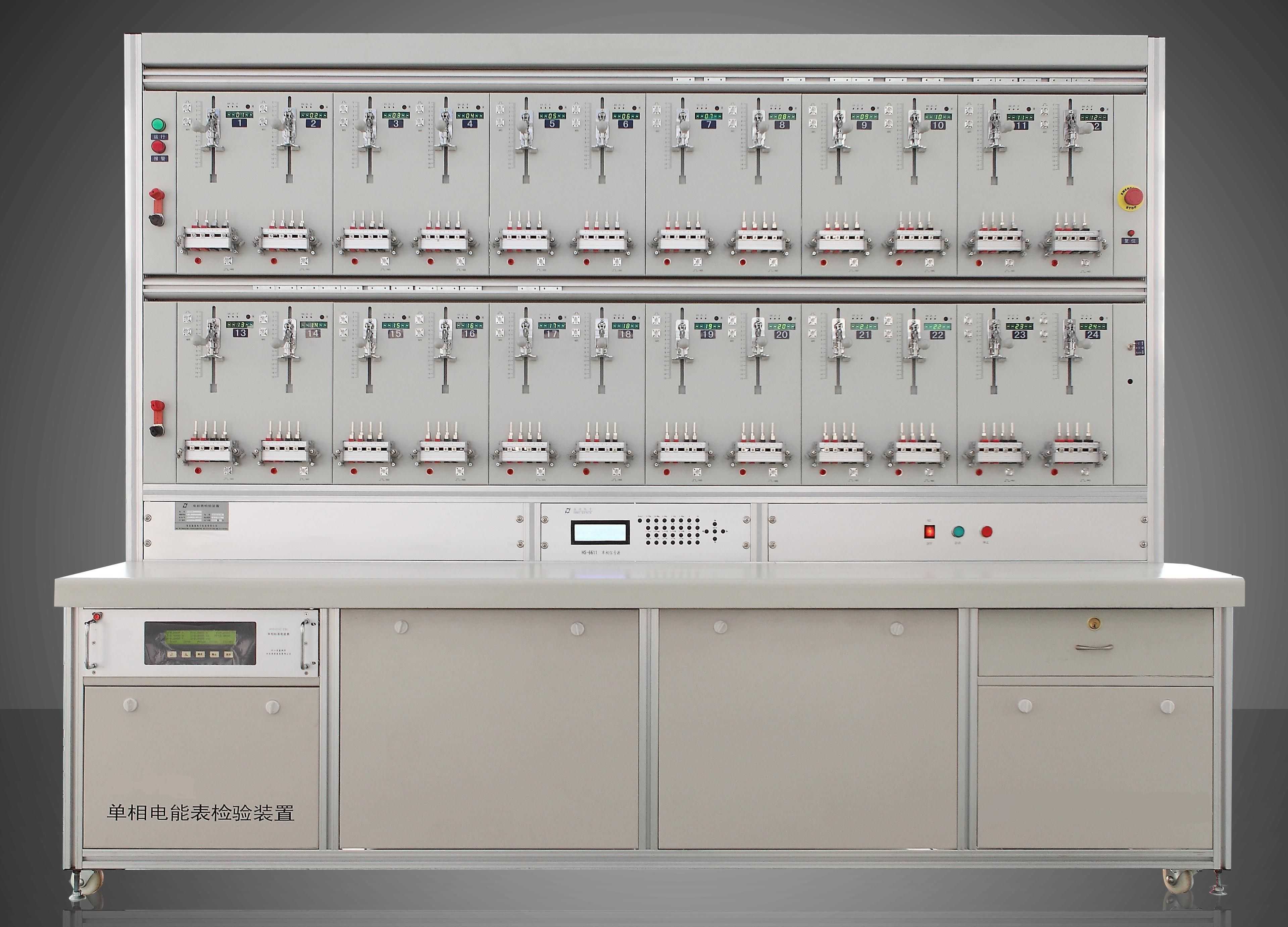

منضدة اختبار المعايرة

تتبنى منصة اختبار المعايرة الجيل الجديد المتقدم الدولي من مصادر الطاقة الرقمية. يعتمد مصدر الطاقة على الحواسيب الصغيرة أحادية الشريحة MCU ، ويعتمد التوليف الرقمي ، وتعديل التردد الرقمي ، وتعديل السعة الرقمية ، وتحول الطور الرقمي ، وتعديل عرض النبضة ، وغيرها من التقنيات. يتميز بموثوقية العمل العالية وخصائص الحمل الجيدة. إنه جيل جديد من معدات معايرة عداد الطاقة الكهربائية المثالية متعددة الأمتار.

سمات

• يتوافق المقعد مع معيار "IEC 60736: 1982 معدات اختبار لعدادات الطاقة الكهربائية" ، "IEC 62053"

• يمكن استخدام المقعد لاختبار عداد الطاقة أحادي الطور (حتى 0. 5 فئات)

• يمكن للمقعد إجراء اختبار الاحماء واختبار البدء واختبار عدم التحميل (اختبار الزحف) واختبار الخطأ (اختبار الدقة) واختبار الاتصال واختبار كميات التأثير واختبار قابلية تكرار القياسات.

• The bench is using the PWM ,technology to amplify voltage/current output, the high efficiency at >85 بالمائة ، وخفض الحرارة. يمكن لـ PWM التحقق من فحص الأعطال والإعداد المسبق والإنذار والحماية.

• يستخدم مصدر الإشارة أحدث تقنيات الموجات الجيبية التي يتم التحكم فيها رقميًا من أجل ضبط التردد والسعة والطور.

• يستخدم المقعد تقنية المقارنة لاختبار خطأ عدادات الطاقة.

• يستخدم المقعد نظام معالج الأخطاء لحساب خطأ كل مقياس طاقة بواسطة نظام الخطأ الفرعي الذي يمكن توصيله بواسطة RS485 الداخلي.

• يمكن اختبار عداد الطاقة الثابتة المختلفة في وقت واحد.

• يتم عزل الجهد بواسطة خرج MSVT (محول جهد ثانوي متعدد) ، والذي يناسب اختبار الارتباط الوثيق للجهد / التيار لمقياس طاقة طور الإشارة

• يمكن تثبيت منضدة الاختبار برأس المسح الضوئي ، ويمكن أن توفر ضبطًا لـ 3 نطاقات. يمكن أيضًا قبول الإشارة لكل من مقياس الطاقة الدائري ومقياس طاقة LED الرقمي.

• تحتوي منصة الاختبار على وظيفة البحث التلقائي للعلامة السوداء والتي يمكنها تحديد موقع العلامة السوداء بدقة أثناء اختبار عدم التحميل واختبار البدء.

• يمكن أن يختار المقعد العمل بواسطة لوحة المفاتيح أو الكمبيوتر الشخصي وهو أمر مريح للغاية. يمكن رؤية حالة عمل المقعد بشكل واضح وسهل التشغيل.

• يستخدم المقعد برنامج الاختبار المتوافق مع WINDOWS98 / 2000 / XP والذي يمكنه اختبار عدادات الطاقة المختلفة تلقائيًا.

• يمكن للبرنامج أن يدرك البيانات من عداد الطاقة للإحصاءات والبحث والإدارة.

• رف معلق عداد الطاقة مصنوع من مركب الألومنيوم. تكوين الجهاز بالكامل هو تصميم معقول وملابس جميلة

تخصيص

★ فئة دقة مقعد الاختبار: {{0}}. 1 / 0.2 class

★ مقياس الطاقة القياسي المرجعي:

PY -6110 مقياس الطاقة القياسي المرجعي أحادي الطور

فئة الدقة: {{0}}. 05 /0.1

★ معدات المحولات الحالية المعزولة:

PY -9501 E تعزل المحاثة الحالية

فئة الدقة: {0}. 01 (COSφ =0. 5C -1-0. 5L، 0. 25-120 أ)

التيار الأساسي: 3 × 0. 25-120 تيار ثانوي: 3 × 0. 25-120 أ

طاقة الإخراج: 30VA (MAX ، 100A)

فئة MSVT (محولات الجهد الثانوية المتعددة): 0 02

الجهد الأساسي: 180-300 فولت (الجهد العادي: 240 فولت)

الجهد الثانوي: 180-300 فولت

تصنيف VA الثانوي: 15VA لكل ملف

العزل الثانوي إلى الثانوي: 500 فولت ، 50 هرتز ، 60 ثانية

دقة النسبة الأساسية إلى الثانوية: ± 0. 1 في المائة (بشكل نموذجي)

دقة النسبة الثانوية إلى الثانوية أقل من: ± 0. 02 بالمائة

ثانوي إلى ثانوي دقة زاوية المرحلة أقل من ± 1 دقيقة

عدد المخرجات الثانوية: 8 ~ 60 قناة

★ مضخم الجهد:

نطاق جهد الإخراج: 50-288 V؛

انتاج الطاقة القصوى: 1500VA

الحل: 0. 01 بالمائة ،

الاستقرار: أفضل من 0. 05 بالمائة / 3 دقائق (أساس الوقت 5S) ؛

عامل التشويه: <0. 5٪ عند التحميل الخطي ؛

مدى التردد: 45 هرتز ~ 65 هرتز ؛

كفاءة الطاقة: أكثر من 85 في المائة ؛

درجة الحرارة المحيطة: 10 درجة ~ 50 درجة

حماية إلكترونية من الحمل الزائد والماس الكهربائي.

★ مكبر الصوت الحالي:

تيار الإخراج: النطاق: 1mA ~ 120A (خيار 1mA ~ 200A) ؛

انتاج الطاقة القصوى: 2000VA

الحل: 0. 01 بالمائة ،

الاستقرار: أفضل من 0. 05 بالمائة / 3 دقائق (أساس الوقت 5S) ؛

عامل التشويه: <0. 5٪ عند التحميل الخطي ؛

مدى التردد: 45 هرتز ~ 65 هرتز ؛

كفاءة الطاقة: أكبر من 85 في المائة ؛

درجة الحرارة المحيطة: 10 درجة ~ 50 درجة

حماية إلكترونية من الحمل الزائد والأمن لدائرة التيار المفتوحة.

★ زاوية الطور: {{0}} درجة ~ 360 درجة ، دقة ضبط زاوية المرحلة: 0.1 درجة ؛

★ نطاق تردد الإخراج: 45 هرتز ~ 65 هرتز ؛ الدقة: 0. 01Hz

★ استقرار إخراج الطاقة:<0.05%>

★ عدد معايرة عداد الطاقة: 24 (6/12/24/32/40/48 حسب الطلب)

★ مدخلات الطاقة: 220/240 فولت 15 بالمائة ، 50/60 هرتز ؛ استهلاك الطاقة: Max.3000VA

★ البعد:

بنسلفانياcking والتسليم

★ الحجم: يخضع للظروف الفعلية

★ الوزن: يخضع للظروف الفعلية

★ تفاصيل التعبئة:

1. الحزمة العادية هي صندوق خشبي (الحجم: L * W * H).

2. نحن نستخدم صناديق خشبية عالية الجودة من الخشب الرقائقي ومريحة للتصدير.

3. حسب متطلبات العميل.
