تتابع الإغلاق المغناطيسي

نظرة عامة مرحل الإغلاق المغناطيسي هو نوع جديد من التتابع تم تطويره في السنوات الأخيرة ، وهو أيضًا مفتاح تلقائي. مثل المرحلات الكهرومغناطيسية الأخرى ، يتم تشغيل وإيقاف الدائرة تلقائيًا. الاختلاف هو أن الحالة المغلقة عادة أو المفتوحة عادة للإغلاق المغناطيسي ...

ميزات

ملخص

مرحل الإغلاق المغناطيسي هو نوع جديد من التتابع تم تطويره في السنوات الأخيرة ، وهو أيضًا مفتاح تلقائي. مثل المرحلات الكهرومغناطيسية الأخرى ، يتم تشغيل وإيقاف الدائرة تلقائيًا. الاختلاف هو أن الحالة المغلقة عادةً أو المفتوحة عادةً لمرحل الإغلاق المغناطيسي تعتمد كليًا على وظيفة المغناطيس الدائم ، ويتم تشغيل حالة تبديل مرحل الإغلاق المغناطيسي بواسطة نبضة بعرض معين.



مبدأ

عادةً ما يتم الاحتفاظ بالحالة المفتوحة والمغلقة لمرحل الإغلاق المغناطيسي بواسطة القوة المغناطيسية الناتجة عن المغناطيس الدائم. عندما تحتاج إلى فتح أو إغلاق جهات الاتصال الخاصة بالمرحل ، يتم استخدام الجهد النبضي الموجب (العكسي) فقط لإثارة الملف ، ويكمل التتابع انتقال الحالة بين الفتح والإغلاق في لحظة. عادةً ، عندما يكون التلامس في حالة قابلية ، لا يحتاج الملف إلى الاستمرار في تنشيطه ، ويمكن للقوة المغناطيسية للمغناطيس الدائم فقط الحفاظ على حالة التتابع.



صفات

● الإثارة النبضية فقط ، ملف واحد ، مزدوج

● ملحقات اللحام حسب متطلبات العميل

● وفقًا لـ IEC 62052-31: UC3



تخصيص

اتصال بيانات

نموذج الاتصال: 1A / 1B

مواد الاتصال: AgSnO2

مقاومة التلامس (1A 6VDC) (نقطة اختبار بعيدة عن الغلاف حوالي 5 مم) الحد الأقصى: 1. 0 متر مكعب

تصنيف الاتصال: 100A / 250VAC

Max.Switching الحالي: 100A

ماكس تبديل الجهد: 277VAC

ماكس.قوة التبديل: 25000 فولت أمبير

الحياة الميكانيكية: 1 × 105

الحياة الكهربائية (مقاومة): 1 × 104



صفات

مقاومة العزل: 1000MΩ (500VDC)

قوة عازلة بين الملف وجهات الاتصال: 4000VAC 1 دقيقة

بين جهات الاتصال المفتوحة: 2000VAC 1 دقيقة

قطب وقطب

وقت التشغيل / الإصدار: أقل من أو يساوي 20 مللي ثانية

مقاومة الصدمات الوظيفية: 98m / S2

مدمرة: 980 م / S2

مقاومة الاهتزاز: 10 ~ 55 هرتز 1.5 مم

الرطوبة: 5 بالمائة -85 بالمائة RH

درجة الحرارة المحيطة: -40 ~ زائد 85 درجة

ملف الإنهاء: ثنائي الفينيل متعدد الكلور أو اتصال سريع

التحميل: اتصال سريع

وزن الوحدة: 65 جرام

البناء: الغبار محمي



Cزيت

قوة الملف: ملف واحد: 2.3 واط

ملف مزدوج: 4.6 واط



بيانات الملف

في دي سي

الفولطية

VDC

بيك اب الجهد

مدة النبض



ملف مقاومة

ملف واحد

5

أقل من أو يساوي 3.8

أكبر من أو يساوي 50

10.8 ± 10 بالمائة

9

أقل من أو يساوي 6.8

أكبر من أو يساوي 50

35 ± 10 بالمائة

12

أصغر من أو يساوي 9. 0

أكبر من أو يساوي 50

63 ± 10 بالمائة

24

أصغر من أو يساوي 18. 0

أكبر من أو يساوي 50

250 ± 10 بالمائة

ملف مزدوج

5

أقل من أو يساوي 3.8

أكبر من أو يساوي 50

2x5.4 ± 10 بالمائة

9

أقل من أو يساوي 6.8

أكبر من أو يساوي 50

2x17.5 ± 10 بالمائة

12

أصغر من أو يساوي 9. 0

أكبر من أو يساوي 50

2x31 ± 10 بالمائة

24

أصغر من أو يساوي 18. 0

أكبر من أو يساوي 50

2x125 ± 10 بالمائة

ملاحظة: طلب خاص لجهد الملف الآخر.







التحمل الكهربائي

فصل

الجهد (Uc)

الحالي (Ic)

عامل القوى

أغلق وقت الفتح

(s)

التحمل الكهربائي (العمليات)



يو سي 3



230 فولت تيار متردد



100A

COS٪e2٪88٪85 ٪7b٪7b0٪7d٪7d

10:20

5000



المجموع

10000

COS∅ =0 .5

5000

ملحوظات:

1) التحمل الكهربائي يفي بمتطلبات اختبار IEC 62052-31 ، قم بذلك

اختبار الحمل الاستقرائي بعد اختبار الحمل المقاوم.

2) يتم تشغيل الخط بالجهد المقنن.

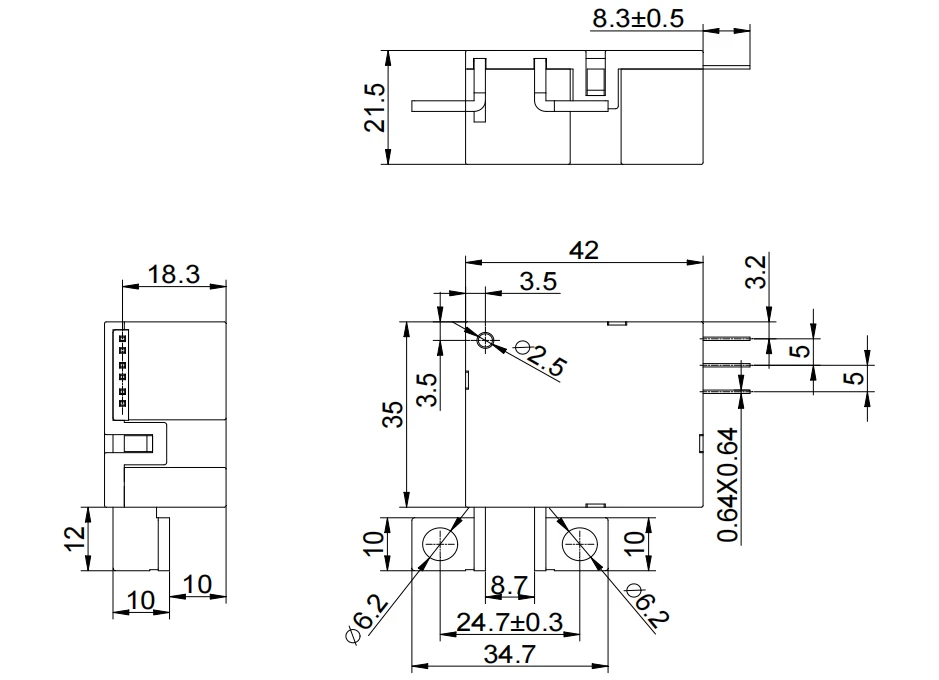

أبعاد

product-939-680

دائرة الرسم البياني

product-939-555





الوسم : التتابع المغناطيسي الإغلاق ، الصين التتابع المغناطيسي الإغلاق الموردين والمصنعين والمصنع
